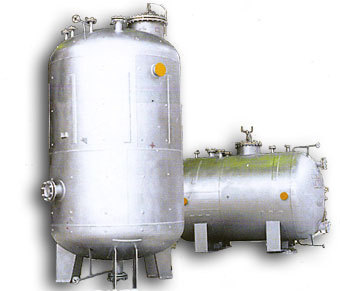

Вертикальные цельносварные емкостные аппараты с эллиптическими днищами типа ВЭЭ
Вертикальные цельносварные емкостные аппараты с эллиптическими днищами типа ВЭЭ
под заказ

Вертикальные цельносварные аппараты с эллиптическими днищами типа ВЭЭ  предназначены для приема, хранения и выдачи жидких и газообразных сред при условном давлении в аппарате 0,6; 1,0 и 1,6 МПа (6, 10 и 16  кгс/см2).

Выдача жидких сред может осуществляться как самотеком, так и передавливанием сжатым воздухом, технологическим или инертным газом.

Аппараты могут быть использованы в качестве отстойников.

Материальное исполнение:
1. Ст3сп5 – рабочая температура стенки аппарата от -20 до +200°С
2. 09Г2С-6, 09Г2С-12 – от -40 до +200°С
3. 09Г2С-8, 09Г2С-15 – от -60 до +200°С
4. 12Х18Н10Т – от -70 до +200°С

Рис 1. Вертикальный цельносварной аппарат с эллиптическим днищем (опоры-стойки)



Рис 2. Вертикальный цельносварной аппарат с эллиптическим днищем (опоры-лапы)

Обозначения: А – люк-лаз, Б – вход среды, В – выход среды, Г – перелив воды, Д – труба передавливания, Е – установка предохранительного клапана, Ж – установка манометра, И1, И2 – установка колонки указателя уровня трубчатого типа, К – установка уровнемера типа УБ, Л – установка термометра, М, М1, М2 – резервный, Н1, Н2 – вход теплоносителя, П – выход теплоносителя, С – установка погружного насоса, Т – выдача среды, У – вход и выход воздуха (в рубашке).


Технические характеристики
Объем, м3 от 1 до 100
Давление, МПа До 1,6
Диаметр, мм до 3000
