Горизонтальные цельносварные аппараты с эллиптическими днищами предназначены для приема, хранения и выдачи жидких и газообразных сред при условном давлении в аппарате 0,6; 1,0 и 1,6 МПа (6, 10 и 16 кгс/см²).

Выдача жидких сред может осуществляться как самотеком, так и передавливанием сжатым воздухом, технологическим или инертным газом.

Материальное исполнение:

1. Ст3сп5 – рабочая температура стенки аппарата от -20 до +200°С

2. 09Г2С-6 – от -40 до +200°С

3. 09Г2С-8 – от -60 до +200°С

4. 12Х18Н10Т – от -70 до +200°С

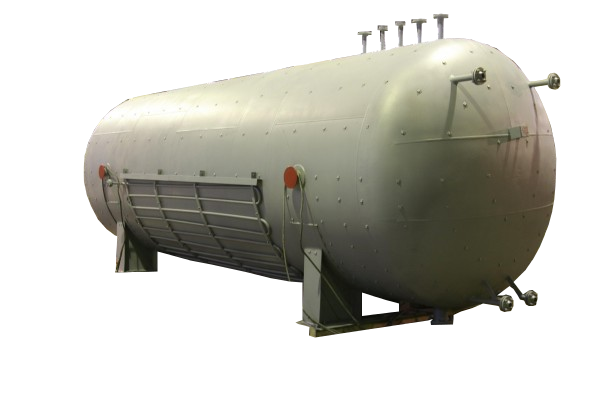

Горизонтальный цельносварной аппарат с эллиптическим днищем

Обозначения: А – люк-лаз, Б – вход среды, В1, В2 – выход среды, Г – перелив воды, Д – труба передавливания, Е – установка предохранительного клапана, Ж – установка манометра, И1, И2 – установка колонки указателя уровня трубчатого типа, К – установка уровнемера типа УБ, Л – установка термометра, М, М1, М2 – резервный, Н1, Н2 – вход теплоносителя, П – выход теплоносителя, С – установка погружного насоса, Т – выдача среды, У – вход и выход воздуха (в рубашке).
