Горизонтальные цельносварные аппараты с коническими неотбортованными днищами типа ГКК предназначены для приема, хранения и выдачи жидких и газообразных сред при рабочем давлении не более 0,07 МПа (0,7 кгс/см2) и не более допускаемого давления.
Выдача жидких сред может осуществляться самотеком.
Аппараты могут быть использованы в качестве отстойников.
Материальное исполнение:
1. Ст3сп5 – рабочая температура стенки аппарата от -20 до +200°С
2. 09Г2С-6 – от -40 до +200°С
3. 09Г2С-8 – от – 60 до +200°С
4. 12Х18Н10Т – от – 70 до +200°С

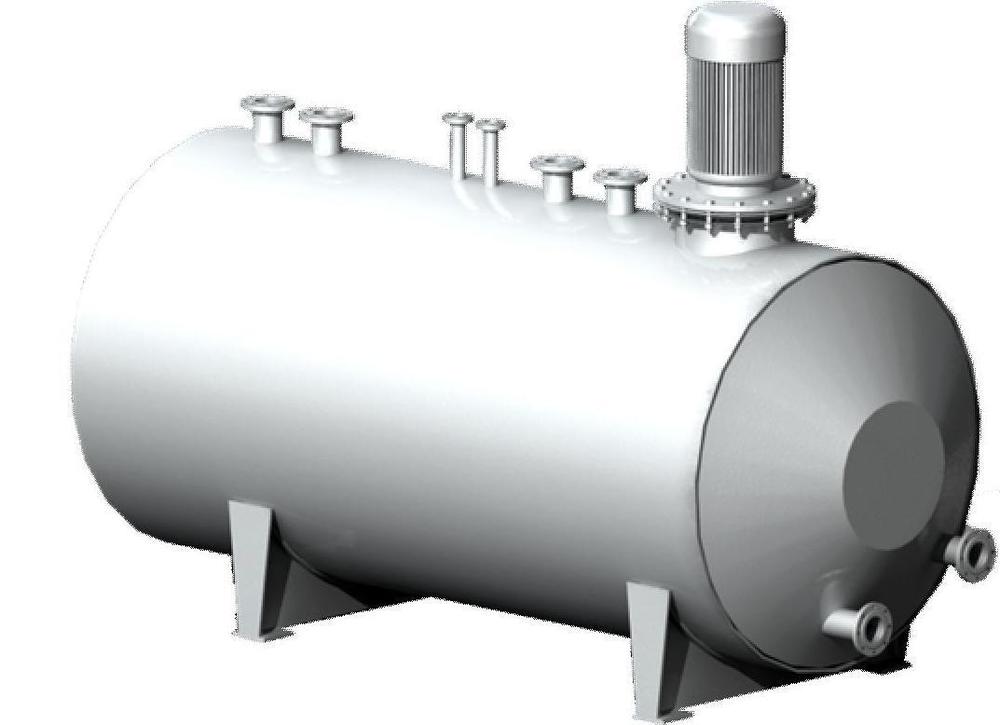

Горизонтальный цельносварной аппарат с коническим неотбортованным днищем
Обозначения: А – люк-лаз, Б – вход среды, В1, В2 – выход среды, Г – перелив воды, Д – труба передавливания, Е – установка предохранительного клапана, Ж – установка манометра, И1, И2 – установка колонки указателя уровня трубчатого типа, К – установка уровнемера типа УБ, Л – установка термометра, М, М1, М2 – резервный, Н1, Н2 – вход теплоносителя, П – выход теплоносителя, С – установка погружного насоса, Т – выдача среды, У – вход и выход воздуха (в рубашке).
Технические характеристики | |
Объем, м3 | от 5 до 100 |
Давление, МПа | не более 0,07 |
Диаметр, мм | до 3000 |
