Краткое описание: Модульная насосная станция ЦНП строится на базе центробежных насосов и размещается во всесезонном контейнере. Конструкция выполнена таким образом, что станция легко приспосабливается к новому назначению (условиям работы) путем подключения или отключения соответствующего модуля: нет необходимости приобретать другую насосную станцию или производить модернизацию существующей (рис. 1–3).

Технические параметры многоцелевой насосной станции ЦНП. Таблица 1

Применение:

1. водоснабжение предприятий, жилых домов, хозяйств, в т.ч. аварийное или временное;
2. системы пожаротушения;
3. подача технологических жидкостей, теплоносителей;
4. транспортирование и сепарация сред с механическими примесями, в т.ч. с абразивными и крупной фракции (до 30 мм);
5. очистка водоемов, русел от ила, осадка и т.п.;
6. откачивание загрязненных стоков хозяйств и производств;
7. подъем и транспорт воды поверхностным способом с большой глубины (до 20 м), подача морской воды на припортовых объектах, морских платформах;
8. откачка или понижение уровня водоемов, бьефов, плотин, зон подтопления;
9. откачка грунтовых вод, подача технической воды в системы размыва породы в горнодобывающей промышленности;
10. дренажные системы перекачивания фекальных стоков;
11. мобильные насосные станции при необходимости частого перемещения.

Преимущества:

• быстрая смена назначения (адаптация под новые условия работы);
• легкое расширение возможностей путем добавления нового модуля;
• высокая эффективность работы при соответствии любому назначению благодаря возможности простой и быстрой смене назначения;
• работа в любых погодных условиях;
• полная автоматизация, возможность диспетчеризации и удаленного управления;
• применение запатентованных решений; устройств сепарации механических примесей;
• простая передислокация станции, в т.ч. исполнение на шасси.
• максимально близкое размещение к потребителю, нет необходимости применения насосных станций первого и второго подъемов.
• транспортирование насосной станции без использования подъемных механизмов по дорогам общего пользования;
• возможность подключения в интерфейсную сеть специализированных АРМов и АСУ верхнего уровня.

Станции строятся по единому типовому принципу на базе центробежных насосов и классифицируются по 7 главным признакам:

Рис. 1. Классификация многоцелевых модульных насосных станций ЦНП

Расшифровка условного обозначения:

ЦНП – 1Н60.160.45АШ12;

ЦНП – марка станции;

1 – количество насосных агрегатов (стандартно 1);

Н60 – типоразмер станции (Н60 – большой подачи, Н300 – высокого напора, где 60 и 300 ориентировочный напор станции при ρ=100 кг/м³, м);

160 – номинальная подача станции, м³/ч;

45 – установленная мощность всех насосных агрегатов станции, кВт;

А – условия всасывания (А – насос всасывает жидкость напрямую без дополнительных устройств; Б – установлен эжектор, всасывающий трубопровод предзаполняется вакуумным водокольцевым насосом; В – установлен эжектор, всасывающий трубопровод предзаполняется из емкости станции; С – установлен сепаратор для отделения механических примесей, на всасывание насоса подается осветленная жидкость);

Ш – мобильность (С – стационарная; Ш – шасси);

1 – тип приводного двигателя (1 – электрический асинхронный, 2 – дизельный);

2 – тип насосного агрегата (1 – консольный, 2 – двухстороннего входа, 3 – многоступенчатый горизонтальный, 4 – многоступенчатый вертикальный).

Рис. 2. Принцип построения многоцелевой модульной насосной станции ЦНП

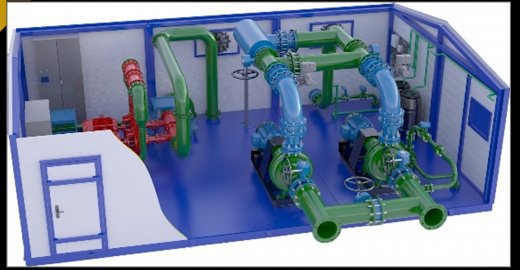

Рис. 3. Трехмерная модель эжекторно-вакуумной мобильной насосной станции для поверхностного подъема морской воды с глубины до 8 м (модуль с насосом двухстороннего входа, модуль эжекторно-вакуумный
